Arduino Pro Mini

Arduino Pro Mini چیست؟

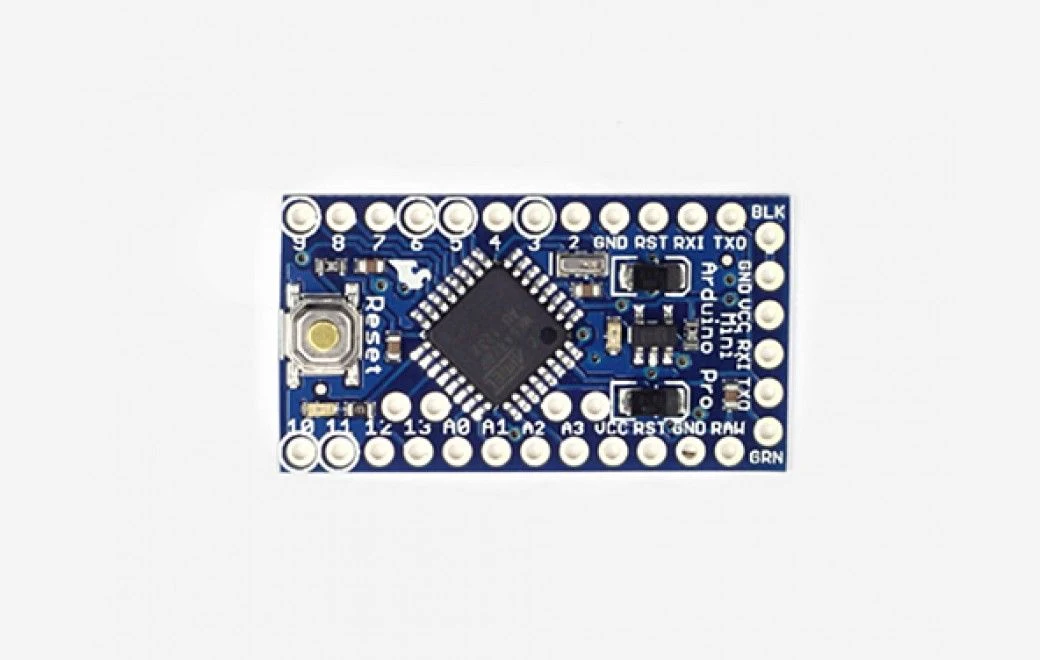

Arduino Pro Mini یک برد کم‌حجم بر پایه ATmega328P برای پروژه‌هایی است که فضای کم و مصرف توان اهمیت دارد. این برد رابط USB داخلی ندارد و برای برنامه‌ریزی به مبدل USB به سریال سازگار نیاز دارد.

مدل‌های قابل انتخاب

مشخصات فنی مشترک

• میکروکنترلر ATmega328P
• 32KB حافظه Flash؛ حداکثر 30KB برای برنامه در پروفایل رسمی Arduino AVR Core
• 2KB حافظه SRAM
• دو انتخاب رسمی پردازنده در Arduino IDE: ATmega328P (3.3V, 8MHz) و ATmega328P (5V, 16MHz)
• بدون مبدل USB داخلی؛ نیازمند مبدل USB به TTL/Serial برای بارگذاری برنامه

راه‌اندازی با Arduino IDE

1. Arduino IDE را نصب و بسته Arduino AVR Boards را فعال کنید.
2. مبدل USB به سریال را با سطح منطقی متناسب با مدل برد متصل کنید؛ اتصال TX و RX باید به‌صورت ضربدری انجام شود.
3. از مسیر Tools > Board گزینه Arduino Pro or Pro Mini را انتخاب کنید.
4. در منوی Processor دقیقاً گزینه متناظر با مدل 3.3V/8MHz یا 5V/16MHz را برگزینید، سپس پورت و Upload را انتخاب کنید.

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
  digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
  delay(500);
}

نکات مهم سازگاری

• سطح منطقی و ولتاژ مبدل USB به سریال باید با نسخه انتخابی یکسان باشد؛ اعمال 5V به برد یا تجهیزات 3.3V می‌تواند آسیب‌زا باشد.
• برای تغذیه از پایه RAW یا VCC، محدوده‌های درج‌شده روی برد و مستندات سازنده همان نسخه را بررسی کنید؛ چینش و رگولاتور در بردهای سازندگان مختلف ممکن است تفاوت داشته باشد.
• موجودی و قیمت هر مدل به‌صورت مستقل و بر اساس کد کالای همان variation نگهداری می‌شود.

منابع رسمی و فنی

• پروفایل‌های رسمی Arduino AVR Core برای Pro/Pro Mini
• فایل‌های سخت‌افزار و مدل‌های 3.3V/8MHz و 5V/16MHz
• دریافت Arduino IDE
