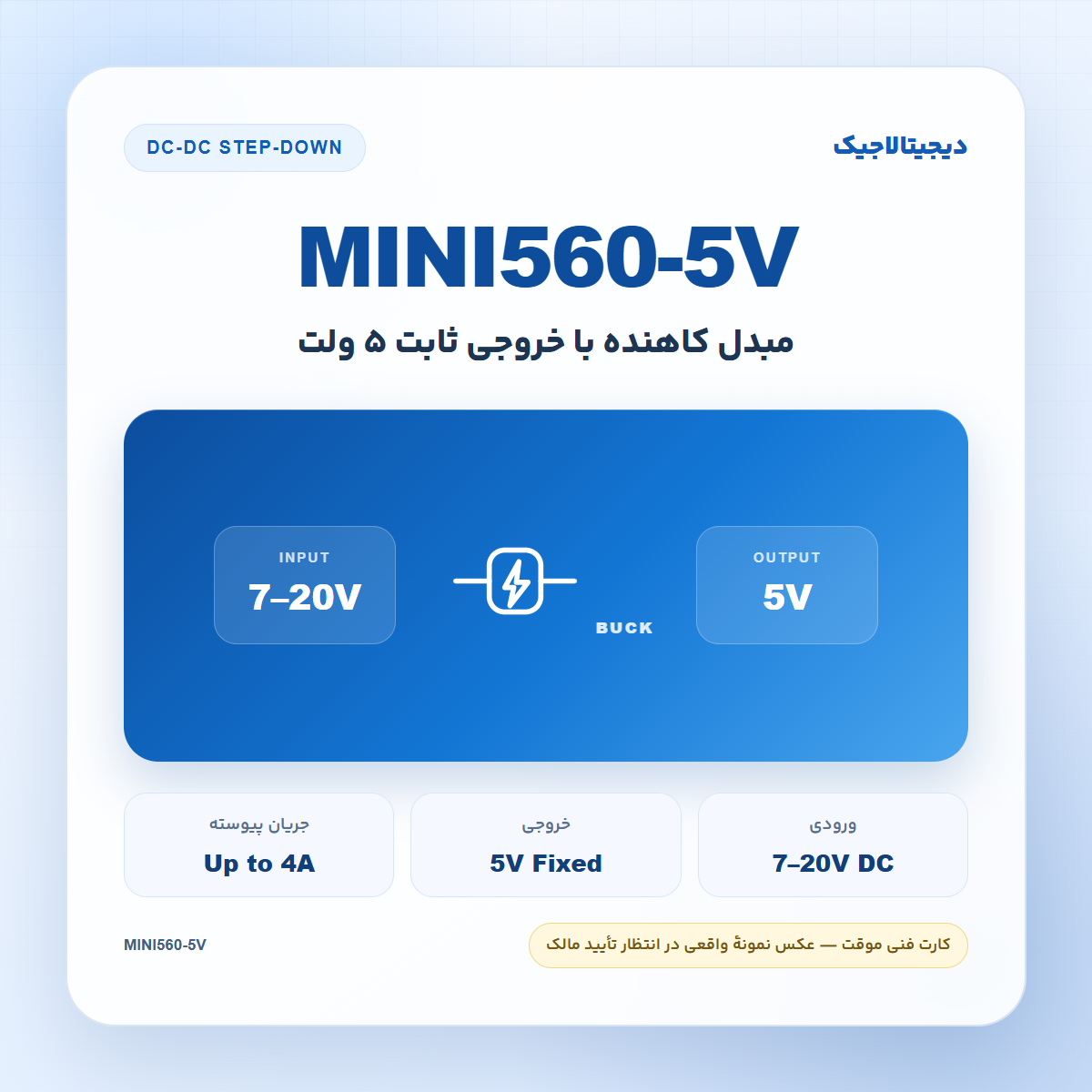

معرفی ماژول MINI560-5V
MINI560-5V یک مبدل کاهندهٔ DC-DC غیرایزوله با خروجی ثابت ۵ ولت است. این ماژول برای تأمین ریل ۵ ولت از منبع DC بالاتر، در پروژههای الکترونیک، کنترل و سامانههای قابلحمل مناسب است. پارتنامبر دقیق کالا MINI560-5V و کد کالا 113007123 است.
مشخصات عملکردی قابل اتکا
- ورودی محافظهکارانه: 7–20V DC
- خروجی ثابت: 5V DC
- جریان پیوسته پیشنهادی: تا ۴ آمپر با تهویه و مسیرهای اتصال مناسب
- جریان ۵ آمپر فقط بهعنوان حد بیشینه و با مدیریت حرارتی مناسب در نظر گرفته شود
- بازده معمول گزارششده: حدود ۹۰ تا ۹۵ درصد
- فرکانس سوئیچینگ مرجع: حدود 500kHz
نکات طراحی و بهرهبرداری
- این مبدل غیرایزوله است؛ زمین ورودی و خروجی مشترکاند.
- برای بارهای نزدیک به حد جریان، افت ولتاژ سیم، کیفیت اتصال، جریان منبع و دفع حرارت را بررسی کنید.
- ابعاد منتشرشده برای نسخههای بازار بین ۲۹ تا ۳۳ میلیمتر طول تفاوت دارد. برای نصب مکانیکی حساس، عکس و اندازهگیری نمونهٔ موجودی باید ملاک نهایی باشد.
- حفاظت حرارتی و محدودسازی جریان در آزمون مستقل مشاهده شده است؛ رفتار دقیق میتواند با revision برد تغییر کند.
منابع بررسی فنی
یادداشت شفافیت: نام آیسی و حداکثر ولتاژ برخی نسخههای بازار یکسان نیست. تا زمان تطبیق عکس دو روی نمونهٔ موجودی، ادعای چیپ مشخص یا ورودی ۳۲ ولت برای این بچ منتشر نمیشود.
برگه مشخصات فنی گردآوریشده دیجیتالاجیک
این فایل بر پایه منابع فنی ذکرشده در همین صفحه توسط دیجیتالاجیک گردآوری شده است و دیتاشیت رسمی سازنده نیست.
