XY-C50L

معرفی ماژول آمپلی‌فایر XY-C50L

XY-C50L نسخه فشرده و تک‌انکودر از خانواده بردهای صوتی XINYI SINI AUDIO / Sinilink است. این برد یک آمپلی‌فایر دوکاناله کلاس D، گیرنده Bluetooth 5.0، ورودی آنالوگ AUX، صدای USB و پخش فایل از فلش را روی یک برد حدوداً 56×50×18 mm ترکیب می‌کند.

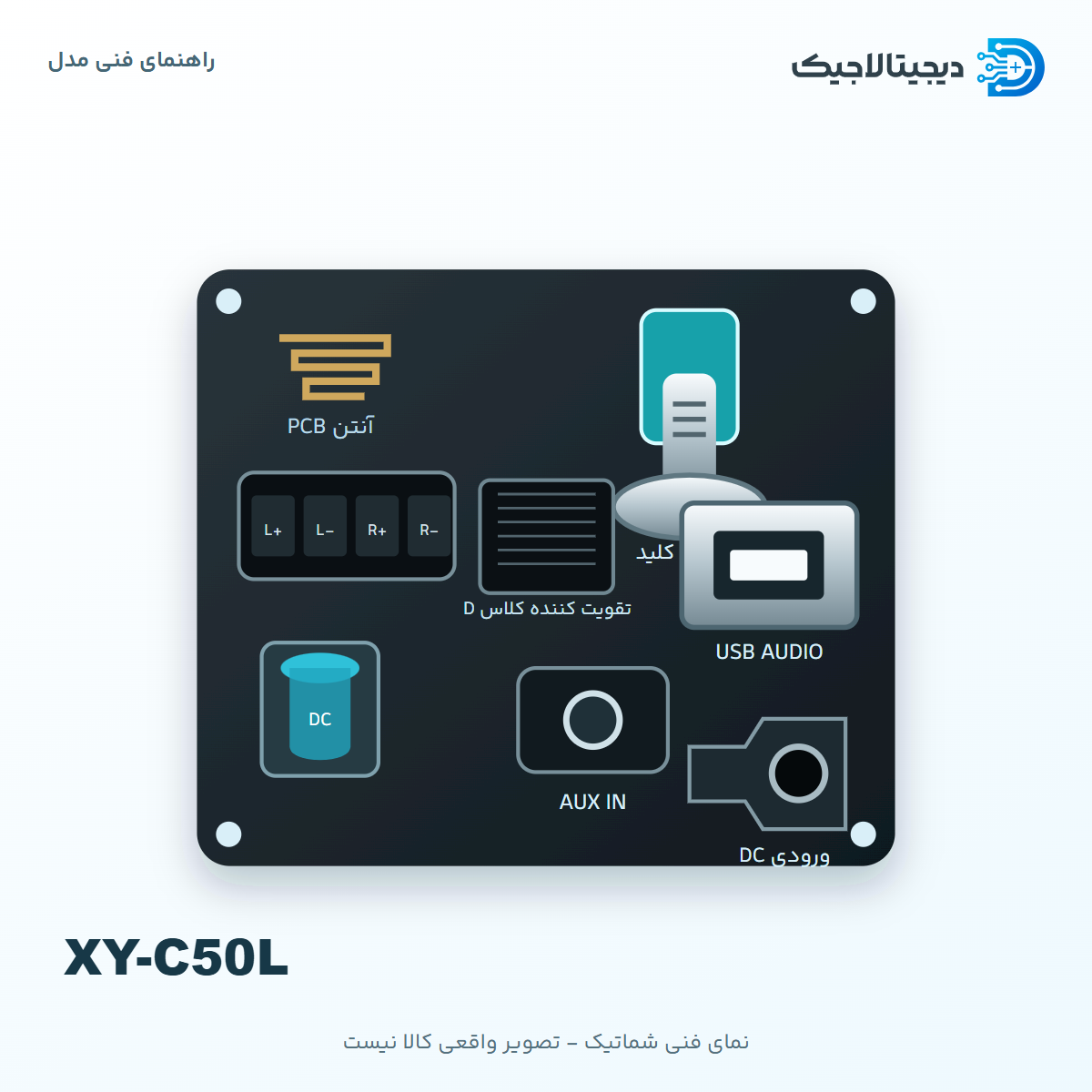

تفکیک مدل: این صفحه مربوط به برد فشرده مشکی با یک انکودر، درگاه USB-A و ترمینال‌های جداگانه بلندگو است. برد بزرگ‌تر حدود 96×90 mm با سه ولوم که در برخی منابع با نام مشابه عرضه می‌شود، محصول دیگری است و مشخصات آن در این صفحه استفاده نشده است.

ویژگی‌های کلیدی

• خروجی استریو 2.0 کلاس D برای دو بلندگوی غیرفعال
• ورودی‌های Bluetooth 5.0، جک AUX 3.5 mm، صدای USB و فلش USB
• انکودر چرخشی برای تنظیم صدا؛ فشار کوتاه برای پخش/مکث و فشار طولانی برای آماده‌به‌کار در نسخه‌های مستندشده
• پشتیبانی از برنامه Sinilink برای کنترل‌های نرم‌افزاری سازگار با نسخه برد و میان‌افزار
• محدوده محافظه‌کارانه تغذیه DC 8–24V؛ ولتاژ رایج پیشنهادی 19V
• بلندگوی 4–8Ω؛ برای توان بالاتر، منبع تغذیه و خنک‌کاری مناسب ضروری است

توان خروجی؛ عدد ۲×۵۰ وات دقیقاً چه معنایی دارد؟

عدد 2×50W مقدار حداکثریِ تبلیغاتی فروشنده برای بار 4Ω و تغذیه 24V است. سازنده برای این مدل دیتاشیت الکتریکی رسمی با توان پیوسته یا RMS، درصد THD و شرایط حرارتی منتشر نکرده است؛ بنابراین این عدد نباید توان صوتی پیوسته تلقی شود.

برای استفاده معمول، منبع تثبیت‌شده 12V / 3–4A مناسب است. برای خروجی بیشتر، 19V / 4A انتخاب متعادل‌تری است. نزدیک‌شدن به سقف تبلیغاتی به منبع 24V / 5A یا قوی‌تر، سیم‌کشی کوتاه و خنک‌کاری فعال نیاز دارد. از 24V بالاتر نروید.

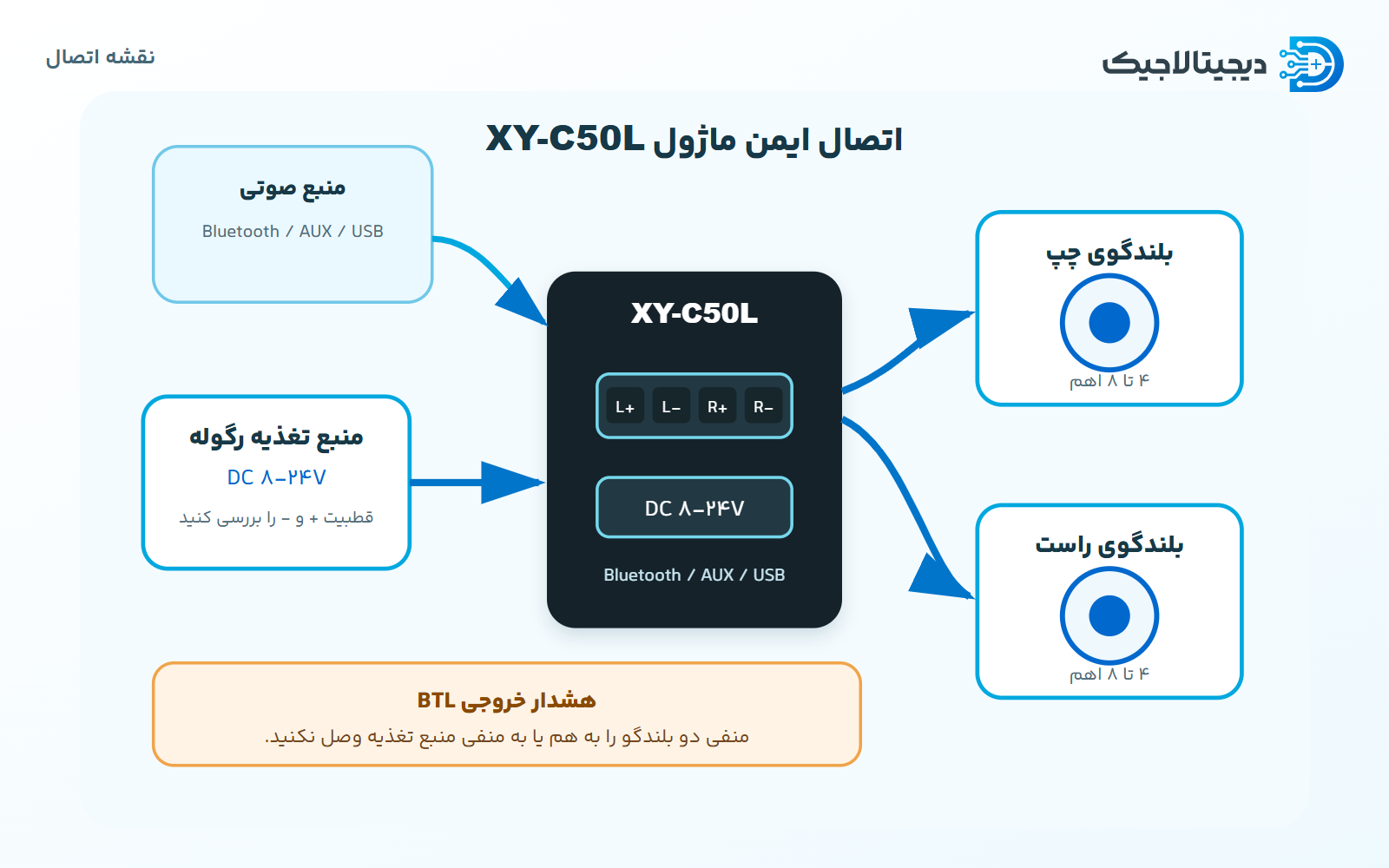

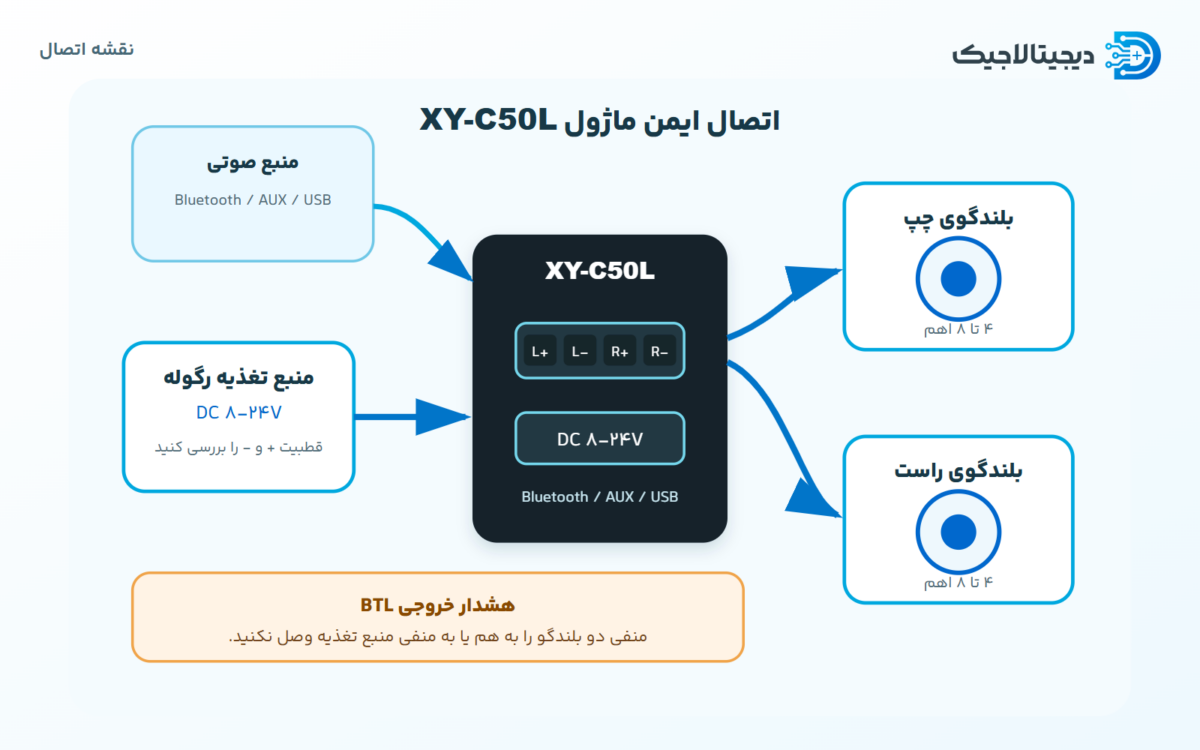

نحوه اتصال و راه‌اندازی

1. در حالت خاموش، بلندگوی چپ را به L+ و L− و بلندگوی راست را به R+ و R− وصل کنید.
2. هیت‌سینک چسبی را محکم نصب کنید و اطراف برد جریان هوا باقی بگذارید.
3. تغذیه تثبیت‌شده با قطبیت صحیح را متصل کنید؛ برای شروع، 12V و صدای کم امن‌تر است.
4. از طریق بلوتوث، AUX یا USB منبع صدا را انتخاب و حجم صدا را تدریجی افزایش دهید.

هشدار BTL: هیچ‌یک از خروجی‌های منفی بلندگو را به زمین، منفی تغذیه یا منفی کانال دیگر وصل نکنید. L− و R− خروجی فعال‌اند و باید جدا بمانند.

USB Audio: برای اتصال برد به رایانه از کابل داده‌ای مطمئن استفاده کنید. اتصال مستقیم کابل USB-A to USB-A که هر دو سر آن برق VBUS دارند می‌تواند دو منبع تغذیه را به هم متصل کند؛ فقط از کابل/مبدل تأییدشده یا کابل داده بدون خط تغذیه استفاده کنید.

پخش از فلش و کنترل با برنامه

• فلش FAT32 تا 32GB؛ فرمت پیشنهادی MP3
• در مستندات فروشنده، WAV 44.1kHz نیز ذکر شده است؛ سازگاری ممکن است به میان‌افزار وابسته باشد
• برنامه Sinilink برای Android/iOS؛ امکانات دقیق ممکن است بین نسخه‌های سخت‌افزار و میان‌افزار فرق کند

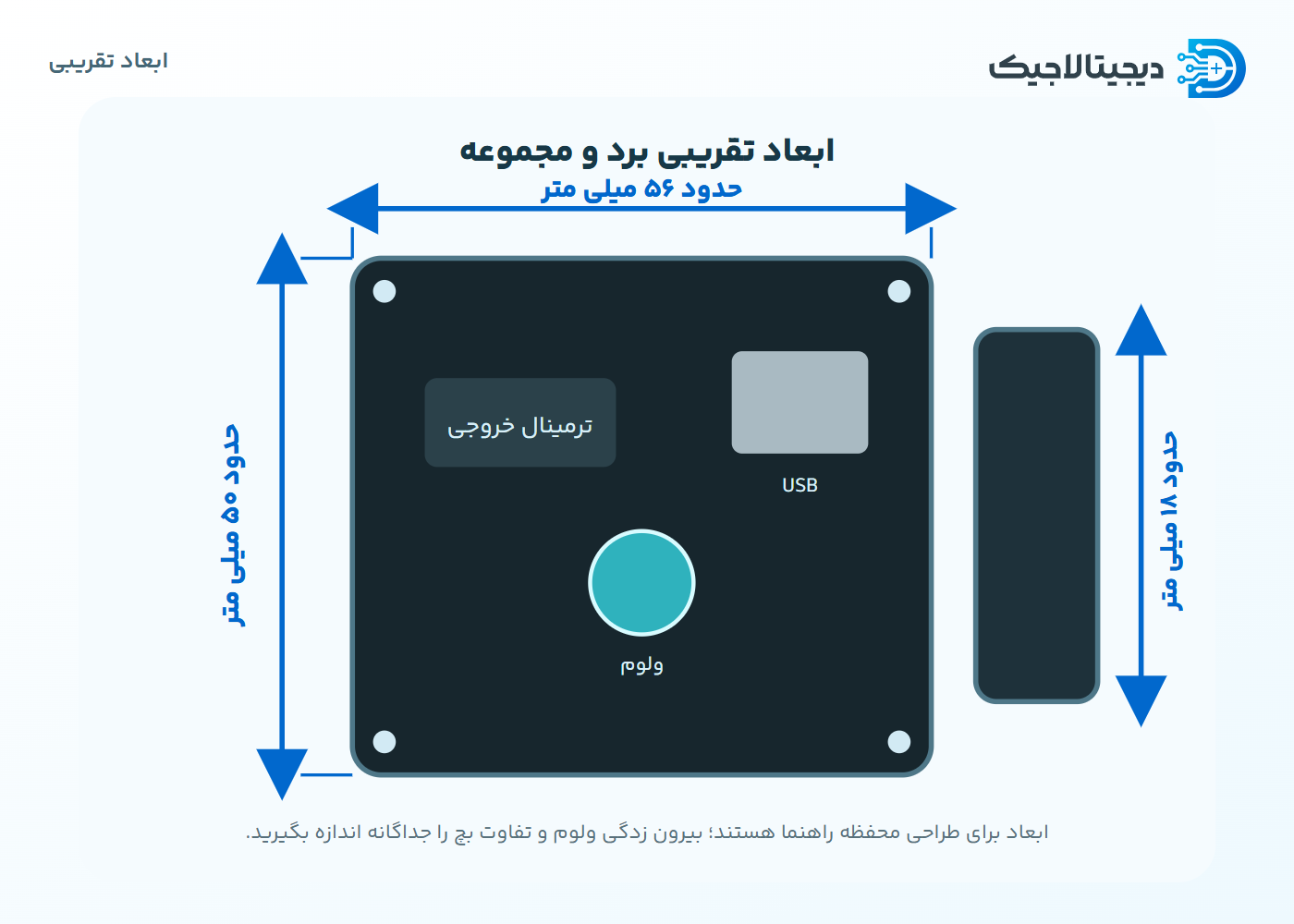

ابعاد، نصب و خنک‌کاری

ابعاد رایج این نسخه حدود 56×50×18 mm است، اما ارتفاع انکودر، هیت‌سینک و محل کانکتورها ممکن است میان بچ‌های تولیدی کمی تغییر کند. نسخه L طبق راهنمای مدل فاقد فیلتر خروجی LC است؛ بنابراین سیم بلندگو را کوتاه نگه دارید و برد را از مدارهای حساس رادیویی فاصله دهید.

دانلود راهنمای فنی و منابع

برای این نسخه، دیتاشیت الکتریکی رسمیِ سازنده پیدا نشد. فایل زیر راهنمای فنی مستقل دیجیتالاجیک است که با تطبیق مدل، منابع سازنده/فروشنده و آزمون‌های مستقل تهیه شده و جایگزین دیتاشیت رسمی نیست.
